PLANO DE RESERVORIO
PLANO DE CAJA DE CAPTACIÓN
PLANO DE CISTERNA
miércoles, 20 de mayo de 2015
Planos de Líneas
En el plano de la alternativa se plantea el trazo de la línea de conducción, impulsión y la línea de aducción:
Alternativa de Solución
La alternativa de solución para abastecer
de agua al centro poblado San Miguel de Eneñas se planteó tomando en cuenta la
topografía de la zona y el espacio libre para la ubicación de las estructuras
hidráulicas.
La alternativa final la mostraremos en la siguiente
imagen:
Podemos ver que tenemos una fuente de agua
que es un ojo de manantial, por lo que la primera estructura hidráulica
planteada es la construcción de una caja de captación con caja de válvulas,
luego planteamos la conducción del agua hasta una estación de bombeo, que
consiste en una cisterna de almacenamiento temporal y una caseta de bombas,
luego se plantea una línea de impulsión desde la caseta de bombeo hasta un
reservorio apoyado semi enterrado en el cerro cercano. Desde este punto ubicado en la cota 1522 msnm,
se satisface la zona de servicio con la zona de presión del reservorio
planteado.
A la salida del reservorio se plantea una línea
de aducción hasta la zona llana, donde esta empalmará con la red de
distribución planteada.
La red de distribución es una red abierta que trabaja por gravedad simple, ademas se instalarán válvulas en puntos estratégicos para el control del flujo en zonas especificas.
Eso nos permitirá cortar el servicio solo en zonas que requieren solucionar algún tipo de problema como mantenimiento o reparación del as tuberías o accesorios sin afectar a la totalidad de la población atendida por la red.
Eso nos permitirá cortar el servicio solo en zonas que requieren solucionar algún tipo de problema como mantenimiento o reparación del as tuberías o accesorios sin afectar a la totalidad de la población atendida por la red.
PARÁMETROS DE DISEÑO
Los parámetros de diseño reflejan la
necesidad del recurso de acuerdo a la población de diseño, es por eso que estos
parámetros están en función de esta población.
Para proyectos de abastecimiento de agua se
usan 4 parámetros de diseño básicos, que son el caudal promedio (Qp), el caudal
máximo diario (Qmd), el caudal máximo horario (Qmh), y el caudal máximo
maximorum.
El caudal máximo diario y máximo horario
depende además de 2 parámetros de sitio , llamados k1 y k2 respectivamente, así
también el caudal promedio se calcula tomando como base una dotación para cada
habitante en (litros*habitante /día).
Para el centro poblado San Miguel de Eneñas
asumiremos los siguientes parámetros de acuerdo al tamaño de la población de
diseño :

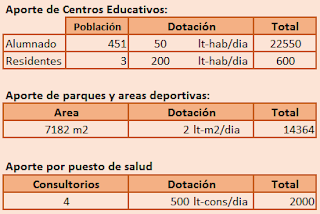

Dot= 100 lt-hab/dia
Dot'= 30 lt-hab/dia
Dot'= 30 lt-hab/dia
Ps= 1395 hab (100%)
Pns= 0 hab (0%)
Pns= 0 hab (0%)
K1=1.3
K2=2
Los parámetros de Dotación , K1, K2 fueron tomados del "Manual de proyectos de agua potable en poblaciones rurales" del Ing. Eduardo García Trisolini publicado por el Fondo Perú-Alemania.
Primero calcularemos los parámetros de
diseño con las siguientes ecuaciones:
 |
martes, 19 de mayo de 2015
Proyección de la Población
Todos los proyectos de Abastecimiento de Agua , Hidráulicos,Viales y de Infraestructura en general, se basan en satisfacer las necesidades de la gente .
Es por ello que todo proyecto de infraestructura debe partir de un análisis de la población a la cual va a servir dicha infraestructura. En nuestro caso debemos conocer la cantidad de personas de nuestro Centro Poblado y como esta variará en el tiempo.
Existen diversos criterios y métodos para determinar una probable variación de dicha población, a eso se le conoce como Dinámica Poblacional. Como su nombre lo describe , debemos proyectar nuestra población actual tomando en cuenta que este es un parámetro dinámico que varia en el tiempo, y depende de diversos factores, ya sean geográficos, económicos, culturales, sociales, ambientales, etc. que pueden derivar en un incremento de la población y en otros casos en un descenso de la población.
En consecuencia todo proyecto de infraestructura debe desarrollarse en base a una Población de Diseño, que será aquella resultante de los métodos y técnicas utilizadas para proyectar la población actual en el tiempo.
El tiempo de de proyección de la población, debe ser asumido tomando en cuenta la cantidad de la población, y el potencial desarrollo de la zona del proyecto, así como el periodo de vida útil de los diversas estructuras componentes del proyecto. Otro aspecto a tomar en cuenta es el tiempo que transcurre desde el diseño del proyecto, es decir la fecha en la que se realiza el expediente técnico, hasta la fecha de inicio de servicio de la infraestructura, A este transcurso de tiempo lo conoceremos como tiempo de "Puesta en Marcha".
Por lo tanto ya tenemos definido el tiempo de proyección para determinar nuestra población de diseño, Otro parámetro que debemos conocer es la Tasa de Crecimiento Poblacional, que será obtenida de la institución gubernamental encargada de la información censal del sitio. En nuestro caso sera consultada al Instituto Nacional de Estadística e Informática INEI.
Existen diversos métodos de proyección de población, pero debido a la escasa información censal del lugar , usaremos el método de proyección de la Superintendencia Nacional de Servicios de Saneamiento SUNASS.
A continuación calcularemos la población de diseño para el proyecto de Abastecimiento de Agua del centro poblado San Miguel de Eneñas:
La Tasa de Crecimiento Poblacional es de 2.1 % , y se aplicara la siguiente ecuación para calcular la población futura:
Luego aplicando la ecuación tenemos :
Por lo tanto tendremos una población de diseño : Pf = 1395 habitantes.

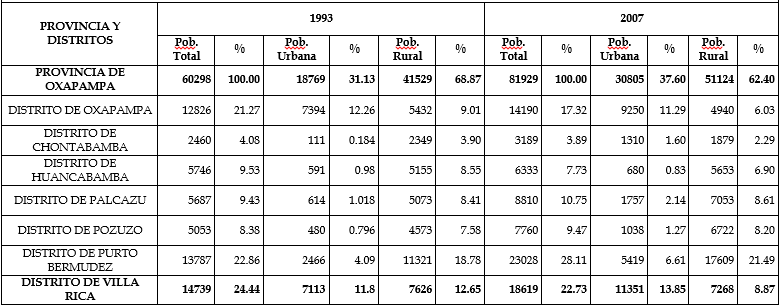

DATOS CENSO 2007
Durante el último período intercensal (1993-2007), la población Urbana del Distrito de Villa Rica paso de ser el 11.8% del total provincial al 13.85%, este incremento junto con el distrito de Puerto Bermúdez constituyen los dos más importantes procesos de urbanización en la provincia de Oxapampa, este incremento de cerca de 4238 habitantes en el período de 14 años no solo se debió al crecimiento vegetativo del la población del distrito, sino como en todo el país los fenómenos del terrorismo y la depresión económica contribuyeron a concentrar la población en los centros urbanos importantes en desmedro de las zonas agrícolas y centros poblados de primer nivel. En el primer cuadro se observa detalladamente el crecimiento poblacional disgregado de los distritos de la provincia de Oxapampa haciendo diferencia entre la población urbana y rural del mismo.
Mientras que en el segundo se muestra el porcentaje de concentración de la población urbana de la provincia de Oxapampa, disgregada por distritos, grupos de edad y sexo, los indicadores de este cuadro revelan que el distrito de Villa Rica concentra el 36.85% de la población urbana de la provincia y cuanta con el 22.79% de la población joven de la provincia, constituyéndose en el distrito con mayores proyecciones de crecimiento demográfico y económico.
ANALISIS DEL CRECIMIENTO POBLACIONAL

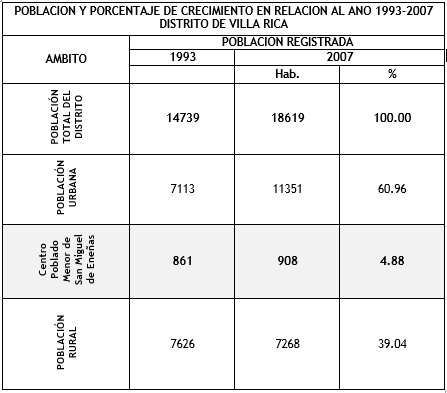

En cuanto a la evolución demográfica desde el marco provincial, distrital y del centro urbano de San Miguel de Eneñas, es interesante notar en el caso del Centro Poblado de San Miguel de Eneñas que en el período intercensal 1981-1993 la población urbana tuvo un decrecimiento de aproximadamente 300 personas registrando un decrecimiento -2.43%, este fenómeno coincide con la etapa de surgimiento de los desequilibrios sociales producidos por el fenómeno terrorista en el Perú, y los procesos urbanizadores que trajo el incremento poblacional, el cual movilizó hacia las grandes ciudades la Población Económicamente Activa sobre todo de sus áreas de influencia inmediata, para el caso de San Miguel de Eneñas su cercanía relativa con la ciudad de Villa Rica (10 km aproximadamente), es un factor tanto de beneficio, por la posibilidad de mejor calidad de servicios y mayor cantidad de ellos, de la misma forma se convierte en un factor perjudicial por la ya conocida política centralista seguida en todos los estratos del gobierno nacional.
Fuente INEI

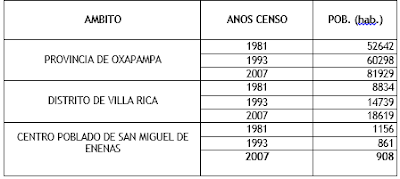

En lo que corresponde al período intercensal que va desde el año 1993 al 2007 se revela una “recuperación” del crecimiento poblacional, sin embargo estos datos revelan que aunque el incremento poblacional de San Miguel de Eneñas ha sido “positivo” en los últimos 14 años, es necesario utilizar el metodo de Sunass para tederminar la población futura.
Fuente INEI
AGUA Y DESAGUE
- Sistema de Agua potable
El abastecimiento de agua potable, en la localidad de San Miguel de Eneñas,es deficiente, no existe el servicio de agua potable, la calidad de agua que se distribuye en el centro poblado se restringe a agua entubada, a la que no todos los pobladores pueden acceder, además la precariedad de este sistema causa que la calidad del agua servida sea deficiente sobre todo en las épocas de lluvias constantes en las que por causa del aumento de caudales la fuente es contaminada con lodo y elementos arrastrados de las partes más altas. La población restante se abastece de ríos, acequias o manantial.
Fuente: Estudio realizado por la municipalidad de San Miguel de Eneñas
- Sistema de alcantarillado
Aunque la localidad de San Miguel de Eneñas posee un sistema de alcantarillado estos se combinan con un sistema de tratamiento de pozo negro o pozos de oxidación, el sistema de alcantarillado no posee algún tipo de tratamiento para su disposición final, un dato importante se muestra en el hecho de que cerca del 27.43% de las viviendas vacían sus desechos de aguas negras y grises en los ríos o acequias, mientras que cerca del 10.29% de las viviendas no cuenta con algún sistema de desagüe.
POBLACION Y COSTUMBRES
Es necesario resaltar las costumbres y el desarrollo de la población del Centro Poblado de San Miguel de Eneñas, está estrechamente relacionada con la ciudad de Villa Rica y la capital de la provincia la ciudad de Oxapampa.
 |
| Pobladores de San Miguel de Eneñas preparando cecina. |
Las ciudades de Villa Rica (10761 hab. Para el año 2007), y Oxapampa (9250 hab.), ocupan desde el punto de vista eminentemente poblacional el segundo y tercer lugar en jerarquía de los centros urbanos de la región Pasco, sin embargo la ciudad de Oxapampa por su estatus de capital provincial, ejerce el rango directriz en la provincia de Oxapampa, estas ciudades forman entre si un eje integrado y complementario de desarrollo.
La ciudad de Villa Rica, asume el rol de Centro Urbano Complementario a Oxapampa, con una población de 10761 habitantes y funciones de centro comercial y de servicios para la zona de Selva Central del departamento de Pasco.
 |
| Turista y pobladora en la cosecha del café |
La ciudad de Villa Rica, constituye un nodo axial de desarrollo pues actualmente es el acceso a la zona del Pichis Palcazu y del Pachitea desde Chanchamayo. Su población fue de 4,123 habitantes en el año de 1981 y de 7,113 en el año de 1993 determina una tasa de crecimiento de 4,6 %. El crecimiento poblacional de ésta ciudad está relacionada al aumento de producción del café en el distrito y a la apertura del mercado externo para este producto, con mejores precios, que exige a los agricultores a requerir mano de obra no calificada a fin de mejorar su producción. La población de esta zona está dedicada a la agricultura, a la ganadería y a la actividad forestal. El café de Villa Rica ha sido galardonado como el mejor café orgánico del mundo en el último festival mundial.
 |
| Entrada al fundo el Naranjal en San Miguel de Eneñas |
El Centro poblado de Miguel de Eneñas, cumple las funciones y roles de ser en nexo entre un centro urbano y el área rural dispersa, en ente sentido y como área de apoyo a la estructura urbana de la ciudad de Villa Rica y ubicado en la carretera de paso obligado en el sistema de transporte del eje económico Bermudez/Izcosacín-Villa Rica-La Merced, la principal actividad económica a la que se dedica la población es la agricultura. Se constituye en un centro poblado de
incipiente economía, se nota que la actividad comercial urbana gira en el rubro
de pequeñas bodegas y restaurantes, estos de carácter netamente de
abastecimiento para la población local, es decir de comercio vecinal, su
relativa cercanía con la ciudad de Villa Rica, genera que los servicios de
mayor categoría se concentren en esta última ciudad
CARACTERÍSTICAS GEOLÓGICAS Y TOPOGRAFICAS
San Miguel de Eneñas posee un clima templado y húmedo, según los datos meteorológicos presenta una precipitación total mensual de 70 a 90 mm.
Las características topográficas que presenta son de llano en gran porcentaje, circundado por una cadena montañosa importante en dirección Este a Oeste. San Miguel de Eneñas se encuentra a una altitud promedio de 1500 m.s.n.m.
En el siguiente mapa, podemos observar su ubicación con referencia a la capital de distrito, la ciudad de Villa Rica y los Centros Poblados de San Juan de Cacazu de Eneñas y Puente Paucartambo:
MAPA GEOLÓGICO DE LA REGIÓN PASCO
domingo, 17 de mayo de 2015
AREA DE ESTUDIO
El Distrito de Villa Rica tiene una superficie aproximada de 1,161.78 Km2, que representa el 15.12% de la superficie total de la Provincia de Oxapampa.
El Área Urbana del Centro poblado de San Miguel de Eneñas, según el Plan de Ordenamiento Urbano del año 1997 contaba con 24.16 Has. Para el año 2009 la superficie útil ocupada por el área urbana fue de 24.50 Ha aproximadamente .En la actualidad su área urbana (núcleo urbano de San Miguel de Eneñas), comprende aproximadamente 28 Ha. Incluyendo el sector denominado “Barrio Industrial San Jorge”. Teniendo el local de la Municipalidad del Centro Poblado las siguientes coordenadas de ubicación geográficas (UTM) N 8812006.8810, E 476270.3380.
El Centro Poblado se encuentra delimitado por todos sus extremos con terrenos de particulares y en la medida en que se genera la necesidad de espacios para usos residenciales e industriales, las parcelas agrícolas están siendo ilegalmente lotizadas con fines urbanos, generando una descontinuación en la morfología urbana que posee San Miguel de Eneñas. eEn el siguiente mapa observamos tendencias de crecimiento del área urbana de San Miguel esta tendencia se concentra sobre todo hacia los lados Oeste y Este.
UBICACIÓN
El Centro Poblado Menor de San Miguel de Eneñas está ubicado en el extremo Sur-Este a solo 10.00 km de la ciudad de Villa Rica, junto con los centros poblados de San Juan de Cacazu y Puente Paucartambo, es uno de los 3 Centros poblados así reconocidos por la Municipalidad Distrital de Villa Rica, junto con la capital del distrito y los centros poblados ya mencionados conforman un importante eje económico, que conecta la Ciudad Capital de Lima con la Merced y las ciudades de Iscozacín y Puerto Bermúdez. La Municipalidad del Centro Poblado Menor de San Miguel de Eneñas fue creada mediante resolución Nº 028-CPO-85, el 27 de Junio de 1985, y fue adecuada a la nueva Ley Orgánica de Municipalidades mediante Ordenanza Municipal Nº 067-2005-MPO, en la cual se reconoce la circunscripción territorial de la mencionada Municipalidad, así el documento reconoce la circunscripción del centro poblado a los siguientes núcleos poblacionales:
NUCLEOS
POBLACIONALES BAJO LA JURISDICCIÓN DE LA MUNICIPALIDAD DEL CENTRO POBLADO DE
SAN MIGUEL DE ENEÑAS |
|
Nº
|
NÚCLEOS POBLACIONALES
|
01
|
San Miguel de Eneñas
|
02
|
Comunidad Nativa “Maime”
|
03
|
Centro “Los Mellizos”
|
04
|
Caserío Alto Eneñas
|
Su ubicación Política es la siguiente:
Región
|
Pasco
|
Provincia
|
Oxapampa
|
Distrito
|
Villa
Rica
|
OBJETIVOS
Objetivos generales:
- A través de este proyecto se pretende desarrollar una alternativa de solución para la problemática existente en el abastecimiento de agua potable en la población en estudio: el Centro Poblado San Miguel de Eneñas del distrito de Villa Rica, provincia de Oxapampa, región Pasco; utilizando los conocimientos adquiridos en la asignatura de Abastecimiento de agua y de manera que se garantice el suministro de este recurso durante todo el año, tanto en calidad, como cantidad y frecuencia, a través de un Sistema de Agua Potable Rural.
Objetivos específicos:
- Definición de beneficiarios reales (población dotada y población no dotada).
- Identificación, valoración y evaluación de alternativas de solución, con la definición de la alternativa óptima. (Fuente de agua: ojo de manantial).
- Interpretación de la información obtenida.
- Determinación de parámetros de diseño.
- Diseño de estructuras hidráulicas según la alternativa planteada: caja de captación, cisterna, reservativo, cuarto de bombas , etc.
- Presentación de planos de agua potable, lineas de impulsión y aducción, y detalles de estructuras hidráulicas.
